实验室电路系统工程

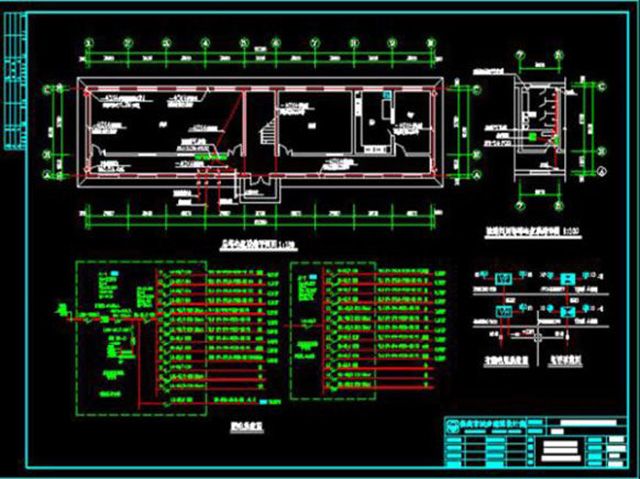

  实验室的用电负荷分级及供电要求，应根据中断供电在经济、科学实验工作上所造成的损失或影响程度，按现行GB 50052—2009《供电系统设计规范》的规定执行。城市电网电源质量不能满足用电要求时，应根据具体条件采用相应的电源质量改善措施，如滤波、屏蔽、隔离、稳压、稳频及不间断供电等措施。

（1）科学实验建筑的用电负荷分级及供电要求，应根据重要性及中断供电在政治、经济、科学实验工作上所造成的损失或影响程度按现行CBJ 52—1983《工业与民用供电系统设计规范》的规定执行。

（2）城市电网电源质量不能满足用电要求时，应根据具体条件采用相应的电源质量改善措施（如滤波、屏蔽、隔离、稳压、稳频及不间断供电等措施）。

（3）用电负荷具有下列情况之一时，宜采用交流不间断电源系统供电：

  当采用备用电源自动投入（BZT）或柴油发电机组应急自起动等方式仍不能满足要求时；

  当采用一般稳压稳频设备仍满足不了对稳压、稳频精度要求时；

  当实验或设备需要保证顺序断电操作安全停机时；

  当停电损失大于不间断电源设备购置费用和运行费用的总和时。

（4）低压配电系统无特殊要求时，应采用频率50Hz，高电压220V/380V系统。系统接地型式宜为TN-S或TN-C-S。有特殊要求时，应按实验仪器设备的具体要求确定。

（5）供配电系统应预留适当的备用容量及扩展的可能。一般地说，化学实验室使用的电气设备容量较小，物理实验室使用的电气设备容量较大。为避免实验室正式使用以后，随着业务的增加，发生供电容量不足的问题，在对实验室的供电设计中必须在供电容量方面留有余地。有一种灵活性较大的实验室供电方式是将输电导线穿电管穿越一悬空的管道内，其上有插座。这种装置的优点是避免在室内地面上有许多立管，从而使室内布置非常灵活。

（6）在同一科学实验建筑（室）内设有两种及以上不同电压或频率的电源供电时，宜分别设置配电保护装置并有明显区分或标志。当由同一配电保护装置供电时，应有良好的隔离。不同电压或频率的线路应分别单独敷设，不得在同一管内敷设。同一设备或实验流水线设备的电力线路和无防干扰要求的控制回路允许同一管内敷设。

（7）实验室负荷可由专用变压器供电，也可由共用变压器敷设专用的低压配电线路供电。冲击性负荷、波动大的负荷、非线性负荷、较大容量的单相负荷和频繁起动的设备等，应由变压器低压母线处用单独馈线回路供电或由单独变压器供电。

（8）季节性运行的空气调节、采暖等负荷占较大比重时，变压器容量与台数的确定应考虑变压器的经济运行。

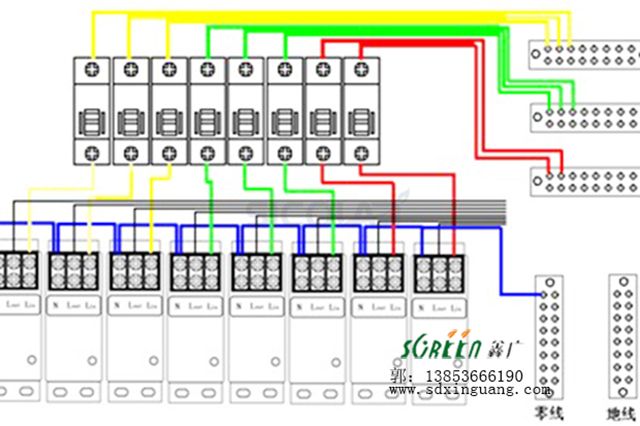

（9）通用实验室的用电设备可由固定在实验台或靠近实验台的固定电源插座（插座箱）供电。电源插座回路应设有漏电保护电器。各实验室电源侧应设置独立的保护开关。

（10）潮湿、有腐蚀性气体、蒸汽、火灾危险和爆炸危险等场所，应选用具有相应的防护性能的配电设备。

（11）实验室供配电线路宜采用铜芯导线（电缆）。至于敷线方式，以穿管暗敷设较为理想，暗敷设不仅可以保护导线，而且使室内整洁，不易积尘。

（12）高层或线路较多的多层科学实验建筑，垂直线路宜采用管道井敷设。强、弱电管线宜分别设置管道井。当在同一管道井内敷设时，应敷设在管道井内两侧。
