山东鑫广实验设备科技有限公司化学实验室的水电布置

一、供水系统布置

化学实验室供水需满足实验用水、应急冲洗、设备冷却等多重需求，核心遵循 “安全优先、分区供给、便于控制” 原则。供水主管道应选用耐腐蚀、抗压性能强的材质，如 PPR 管或不锈钢管，避免因化学试剂腐蚀导致泄漏。实验室进水总管需设置总阀门，便于紧急情况下快速切断水源，阀门位置应靠近实验室入口，且标识清晰易操作。

实验台区域的供水采用 “分点布置” 模式，每个实验台至少配置 2-3 个水龙头，分别对应普通自来水、蒸馏水（或去离子水），部分特殊实验区需增设纯水接口。水龙头应选用耐酸碱、防渗漏的陶瓷阀芯龙头，出水口加装防溅喷头，且高度需适配实验容器的使用需求，通常距台面 15-20 厘米。对于涉及高温、高压或强腐蚀试剂的实验台，水龙头应配备独立的截止阀，便于单独控制开关，同时在附近设置小型增压泵，确保水压稳定。

应急供水设施是安全保障的关键，实验室需在便于取用的位置（如走廊、实验台两端）设置紧急冲眼器和喷淋装置，间距不超过 15 米。冲眼器应选用恒温型，出水温和且流量适中，喷淋装置的覆盖范围需涵盖实验室主要工作区域，启动方式采用按压式或拉绳式，确保意外发生时能快速触发。此外，用于设备冷却的循环水系统需单独铺设管道，与实验用水管道分离，避免交叉污染，循环水管道需设置过滤器和排气阀，定期维护以保证水流顺畅。

二、排水系统布置

排水系统需解决实验废水的收集、导流与处理问题，核心要求是 “防腐蚀、防堵塞、防倒灌”。排水管道优先选用耐酸碱的 PVC-U 管或玻璃钢管道，管道内壁需光滑，减少污垢附着。实验室排水采用 “分区汇集、集中处理” 的方式，每个实验台下方设置独立的排水口，排水口加装带滤网的防臭塞，滤网孔径不大于 2 毫米，防止固体废弃物进入管道造成堵塞。

实验台排水口与主排水管道之间需设置存水弯，存水高度不低于 5 厘米，起到水封防臭、防止有害气体回流的作用。对于含有强酸、强碱、有机溶剂等有害物质的实验废水，需在实验室设置专用的废水收集池，收集池材质应具备耐腐蚀性（如 PP 材质），且配备搅拌装置和 pH 监测仪。废水收集池通过独立的管道连接至实验室外的废水处理系统，管道坡度不小于 3‰，确保废水顺畅流动，避免淤积。

排水系统的检修口应均匀布置，主排水管道每隔 10-15 米设置一个检修口，实验台下方的排水支管末端也需预留检修接口，便于后期维护和疏通。此外，排水管道应远离供电线路和设备，避免因管道泄漏导致电气安全隐患。

三、供电系统布置

实验室供电需满足设备运行、照明、应急供电等需求，遵循 “安全可靠、分区控制、过载保护” 的原则。供电电源采用三相五线制（380V/220V），进线电缆选用阻燃型铜芯电缆，截面规格根据实验室总用电负荷计算确定，确保载流量满足要求。总配电箱应设置在实验室入口处，箱体采用防尘、防水、耐腐蚀的金属材质，内部配备总断路器、漏电保护器、浪涌保护器等保护装置，漏电保护器的动作电流不大于 30mA，动作时间不超过 0.1 秒。

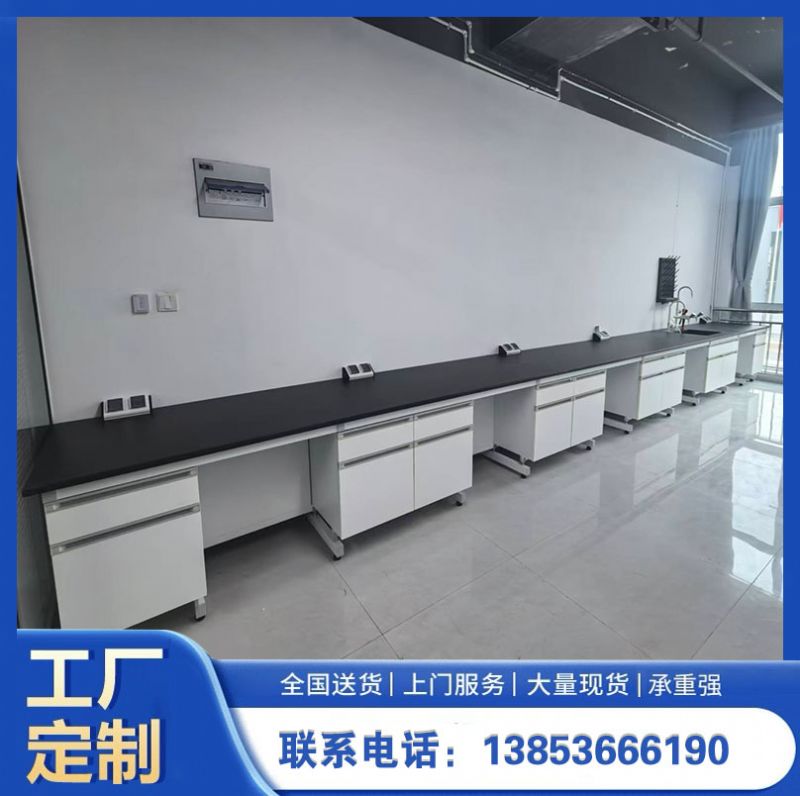

实验台区域的供电采用 “插座集群” 布置模式，每个实验台配置独立的电源插座箱，插座箱安装在实验台侧面或下方，高度距台面 30-50 厘米，避免试剂溅落造成短路。插座类型包括三孔插座、两孔插座和 USB 充电接口，数量根据实验台功能需求配置，每个实验台不少于 6 个插座，且插座均具备防溅水、防过载功能，额定电流不小于 16A。插座箱内设置独立的断路器，每个插座回路单独控制，便于故障排查和断电操作。

对于大型实验设备（如离心机、色谱仪、反应釜等），需单独铺设专用供电线路，线路采用穿管保护（PVC 管或金属穿线管），避免与其他线路混用。专用线路的断路器额定电流应根据设备额定功率选择，且配备热过载保护装置，防止设备长时间过载运行。设备电源插头选用工业级防水插头，插座固定安装在设备附近的墙体或支架上，确保连接牢固可靠。

实验室照明分为普通照明和应急照明，普通照明采用 LED 节能灯具，均匀布置在天花板上，照度不低于 300lx，满足实验操作需求；应急照明采用独立供电的 LED 应急灯，安装在走廊、楼梯口、设备密集区域，断电后能自动启动，持续照明时间不小于 90 分钟。此外，实验室需设置应急电源（UPS），容量根据关键设备的用电需求配置，确保断电时重要实验设备（如冰箱、培养箱、数据记录仪等）能持续运行，避免实验数据丢失或样品损坏。

供电线路的铺设需远离水源和热源，电线管固定牢固，避免受压或破损。天花板上的线路采用吊顶内穿管铺设，地面线路需采用防踩抗压的线槽或穿管埋地铺设，防止人员踩踏导致线路损坏。所有供电接口和线路接头均需做绝缘处理，定期检查维护，确保无漏电、短路等安全隐患。
